A három főtípusú fúvóformázó gépekaz extrudálásos fúvóformázás (EBM), a fröccsfúvó fröccsöntés (IBM) és a fröccsöntéses fúvás (ISBM). Az EBM a legszélesebb skálát fedi le – a kis palackoktól a 2000 literes tartályokig –, és a kis alkatrészekhez folyamatos gépekre, a nagyok számára pedig akkumulátoros gépekre osztható. Az IBM precíz nyakú kis palackokat gyárt. Az ISBM átlátszó PET palackokat készít. Az Ön terméke határozza meg a típust. Keresse meg az alábbi táblázatban.
Minden üreges műanyag termék a három gépcsalád egyikéből származik. Válassza ki a megfelelőt, és az Ön vonala éveken át karcsú lesz. Válassza ki a rosszat, és semmilyen beállítás nem menti meg.
A vásárlók gyakran hetekig tartó zavaros kutatás után keresnek meg minket. A legtöbb cikk felsorolja a három típust, mindegyiket két mondatban írja le, és hagyja abba. Senki nem magyarázza meg az altípusokat – és a nagy konténerek esetében az altípus az igazi döntés.
Ez az útmutató ezt javítja. Extrudáló fúvógépeket gyártunk, így belülről ismerjük ezt a családot. A másik két típusnál elmondjuk, mit csinálnak jól, és mikor érdemes máshol keresni – akár tőlünk távolabb is.
A három fő típus egy pillantással
| EBM | IBM | ISBM | |
|---|---|---|---|
| Hogyan működik | Kihúz egy csövet (parison), felfújja egy formába | Befecskendez egy előformát, majd kifújja | Befecskendez egy PET előformát, kinyújtja és fújja |
| Mérettartomány | Legszélesebb – kis palackok 2000 literes tartályokig | Kicsi - általában 1 liter alatt | Kicsitől közepesig – vizes és italos palackok |
| Aláírás erőssége | Nagy alkatrészek, fogantyúk, többrétegű falak | Precíz nyak, nincs kárpitozás | Átlátszó, erős, könnyű PET palackok |
| Tipikus anyagok | HDPE, PP, PVC, HMWHDPE | HDPE, PP, PS | KEDVENC |
| Tipikus termékek | Jerry kannák, dobok, IBC tartályok, üzemanyagtartályok, játékok | Pilulapalackok, kozmetikai tégelyek, cseppentő | Víz, szóda, gyümölcslé, étolajos palackok |
Extrúziós fúvóformázás (EBM)
Egy extrudáló fúvógép megolvasztja a műanyagot, üreges csőként nyomja át egy szerszámon, amelyet parisonnak neveznek, majd lezár egy formát a cső körül, és felfújja levegővel. A műanyag felveszi a forma alakját, lehűl és kilökődik.
Az EBM több terméket fed le, mint a másik két típus együttvéve. Kezeli a fogantyúkat (a jerry dobozok beépített fajtáját), a többrétegű falakat és a méreteket, amelyeket más folyamat nem ér el. Ezenkívül a három közül a legolcsóbb szerszámokat futtatja az összehasonlítható alkatrészekhez.
A család két részre szakad, és ez a szétválás többet jelent, mint azt a legtöbb vásárló gondolná. Mélységben összehasonlítottuk őketakkumulátor vs folyamatos vezető- itt a rövid változat.
Folyamatos extrudáló gépek
A folyamatos gépek megállás nélkül extrudálják a parisont, és a formák beszállnak, hogy elkapják. Kiemelkednek a nagy térfogatú kis tartályokban – palackokban, napi vegyszeres csomagolásban, 15 literes kannákban.
Két build létezik a kínálatunkban. A formamozgató gépek 2-15 literes űrtartalmúak, 40-165 kN szorítással. Az íves karú gépek növelik a sebességet és az 1–6 rétegű koextrudálást 5–30 literes alkatrészekhez. Böngésszen afolyamatos gépválasztéka teljes felálláshoz.
Akkumulátoros (tárolófejes) gépek
Az akkumulátoros gépek egy teljes töltet olvadékot gyűjtenek egy tárolóhengerbe, majd egy gyors lövéssel kiégetik. Ez a sebesség nagy parizsát képez, mielőtt a gravitáció megnyúlna és elvékonyítaná. Nagy részeknek nincs más útja.

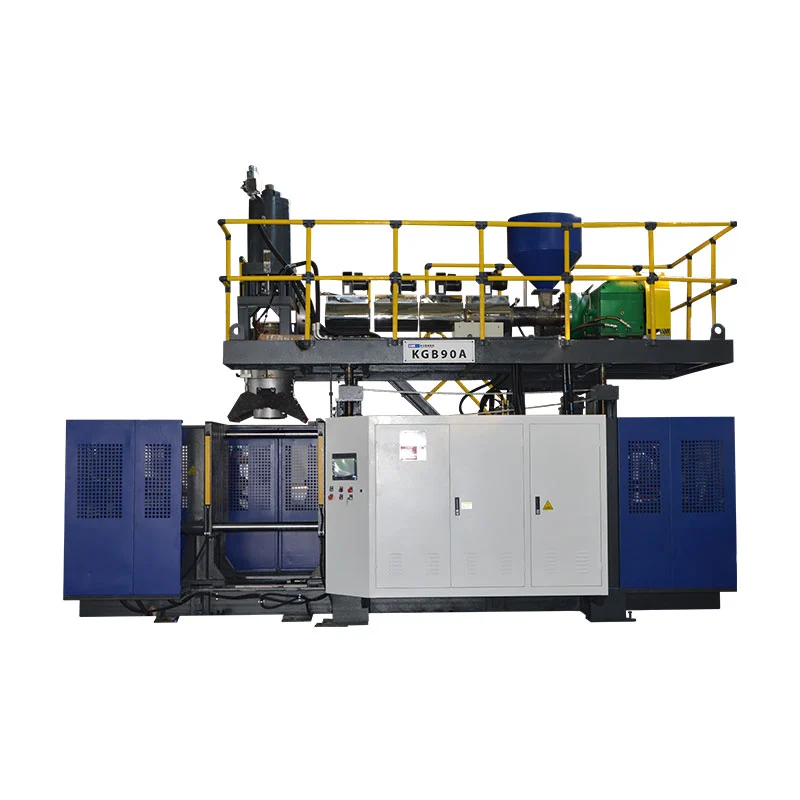

A valós számok mutatják a skálát. A miénkKGB80A30 l-es hordókat készít 215 kN szorítással és 5 literes akkumulátorral. A háromhengeresKGS1000L-IBC1000 literes IBC tartályokat készít 1000 kN szorítóval és iker 100 mm-es csavarokkal. Aakkumulátor tartományfelülmúlja a 2000 literes tartályokat és az 1800 kN-t.
Fröccsöntés (IBM)
Egy fröccsfúvó gép két lépésben működik egy gépen. Először egy szilárd előformát fröccsönt, kész nyakkal. Ezután átviszi a forró előformát egy fúvóállomásra, és felfújja a testet.
A nyeremény a precizitás. A nyak fröccsöntve jön ki, így a menetek és a tömítőfelületek minden lövésnél pontos méreteket találnak. Az IBM nem gyárt lecsípős törmeléket, mivel semmit sem vágnak le.
A kompromisszum a méret. Az IBM kis méretű, jellemzően egy liter alatti tartályokhoz alkalmas – pillepalackok, kozmetikai tégelyek, cseppentős palackok. Bármilyen fogantyúval vagy valódi hangerővel rendelkezik, az EBM átveszi az irányítást. A Kinggle az EBM-re összpontosít; Ha az Ön terméke egy 100 ml-es gyógyszeres flakon, akkor az IBM szakembere jobban szolgál, és mi ezt mondjuk.
Fröccsöntéses sztreccsfúvás (ISBM)
Egy fröccsöntős sztreccsfúvógép készíti az átlátszó PET-palackokat, amelyekből iszik. Egy PET-előformát felmelegít, egy rúddal hosszában kinyújtja, és egyszerre fújja kifelé. Ez a kétirányú nyújtás összehangolja a polimer láncokat.
Az igazodás maga a varázslat. Ez adja a PET üvegszerű tisztaságát, szilárdságát és könnyű súlyát – egy üdítős üveg túléli a túlnyomásos szénsavasodást néhány tucat grammnál.
Az ISBM két beállításban fut. Az egyfokozatú gépek egy gépben formálják és fújják az előformát, amely megfelel a kisebb sorozatoknak és egyedi formáknak. A kétlépcsős gyártósorok külön vásárolják meg vagy formálják az előformákat, és nagy sebességgel fújják őket – ez a szabvány a tömeges italgyártásban. A PET italos munka itt él, nem az EBM-ben.
Melyik géptípus készíti a termékét?
Az olvasók termékkel érkeznek, nem folyamattal. Szóval fordítsd meg az asztalt. Keresse meg termékét a bal oldalon, és olvassa el a gép típusát a jobb oldalon.
| Az Ön terméke | A gép típusa | Miért |
|---|---|---|
| PET vizes/szódás palack | ISBM | A nyújtás tisztaságot és erőt ad a PET-nek |
| Tabletta üveg, kozmetikai tégely | IBM | Pontos nyak, nincs kárpitozás |
| Mosószer/samponos flakon | EBM – folyamatos | Gyors ciklusok, fogantyúk, színek, nézetcsíkok |
| Jerry doboz (1-15 liter) | EBM – folyamatos | Beépített fogantyúk, nagy teljesítmény |
| Vegyi hordó (30-250 L) | EBM — akkumulátor | A nehéz parisonnak tárolt lövésre van szüksége |
| IBC tartály (1000 liter) | EBM — akkumulátor, 3 hengeres | Csak egy ekkora plébániához vezet |
| Autó üzemanyagtartály | EBM — akkumulátoros, többrétegű | A hatrétegű fal blokkolja az üzemanyaggőzt |
| Víztartály, kajak, útsorompó | EBM — akkumulátor | Lásd a mifúvás vs forgó öntésösszehasonlítás |
Még egy villa van az áramlás előtt. Ha az alkatrésze üreges helyett tömör is lehet, olvassa el a mi oldalunkatfúvás vs fröccsöntéselőször útmutató.
Vásárlási szempontok típusonként
A gép típusa határozza meg a befektetés formáját, nem csak a folyamatot. A beszerzési menedzsereknek négy tényezőt kell mérlegelniük, mielőtt árajánlatot kérnének bármely fúvóformázó gép gyártójától.
Árszerkezet.Az EBM-en belül az árskálák a tartálymérettel, a szorítóerővel, az állomások számával és a rétegszámmal. Egy palackgép és egy IBC-sor nagyságrenddel különbözik egymástól. Egyetlen becsületes szállító sem ad árat az alkatrész megtekintése előtt – a költség a gép típusától és a gyártási követelményektől függ.
Energiafogyasztás.Energiamérleg gépmérettel. Katalógusunk valós átlagokat sorol fel: 12-18 kW 2 literes gépen, 27-37 kW 30 literes KGB80A-n, 110-150 kW IBC vonalon. Kérdezze meg minden szállítótól ugyanazt a számot, majd hasonlítsa össze az energiafogyasztást kész alkatrészenként, ne óránként.
Átfutási idő és értékesítés utáni.A nagy egyedi gépek megépítése hosszabb ideig tart, mint a hagyományos palackgépek. Kérdezze meg, ki telepíti a gépet, ki képezi ki a kezelőit, és milyen gyorsan szállítják ki a pótalkatrészeket az Ön országába. A támogatás nélküli gép egy jövőbeli probléma az adattáblával.
Szállítói mélység.Kérdezze meg, hány mérnököt alkalmaz a gyártó, és mely alkatrészmárkák vannak a gépben. A Kinggle Mitsubishi PLC-kkel, MOOG szervovezérléssel, valamint OMRON és Schneider elektromos készülékekkel épít, és ezeket nyíltan felsorolja. Annak a szállítónak, aki elrejti az alkatrészlapot, oka van.
Három hibát követnek el az első vásárlók
A típus kiválasztása ár alapján a termék helyett.A nem megfelelő típusú olcsóbb gép nulla eladható alkatrészt csinál. Először zárja le a típust. Másodszor alkudjon meg az árban.
Az EBM altípus figyelmen kívül hagyása.Az "extrudáló gép" nem specifikáció. Egy folyamatos gép nem tud 60 literes dobot kialakítani, a túlméretezett akkumulátor pedig energiát pazarol a palackokra. A miénköt lépésből álló kiválasztási útmutatójárja a méretezési matematikát.
Kihagyva a hibabeszélgetést.Mindegyik típus meghibásodik a maga módján, és a gép specifikációja határozza meg, hogy milyen gyakran. Az alulméretezett rögzítés minden felvételnél vakut hoz. Aláírás előtt olvassa el a hibaelhárítási útmutatónkat, és kérdezze meg szállítóját, hogyan akadályozza meg a gép az egyes hibákat.
Gyakran ismételt kérdések
Melyek a fúvóformázó gépek fő típusai?
A fúvógépek három fő típusa az extrudálásos fúvóformázás (EBM), a fröccsfúvás (IBM) és a fröccsöntéses fúvóformázás (ISBM). Az EBM a legszélesebb termékskálát fedi le, és folyamatos gépekre oszlik kis konténerekhez és akkumulátoros gépekre nagy alkatrészekhez, például dobokhoz és IBC-tartályokhoz. Az IBM precíz nyakú kis palackokat gyárt. Az ISBM átlátszó PET palackokat készít.
Mi a különbség az extrudálás és a fröccsöntés között?
Az extrudálásos fúvóformázás egy üreges csövet képez megolvadt műanyagból, majd felfújja azt egy forma belsejében. A fröccsfúvással először egy szilárd előformát fröccsöntenek kész nyakkal, majd fújják az előformát a végső formára. Az EBM a legszélesebb mérettartományt kezeli, a palackoktól a 2000 literes tartályokig. Az IBM olyan kis palackokhoz illik, amelyeknek pontos nyakméretre van szükségük, például gyógyszeres tartályokhoz.
Melyik fúvógép típus a legjobb nagy tartályokhoz, például hordókhoz és IBC-tartályokhoz?
Akkumulátoros (tárolófejes) extrudáló fúvógépek nagy méretű tartályokat készítenek. Az akkumulátor egy teljes töltetnyi olvadékot tárol, majd gyorsan kiégeti – mielőtt a nehéz parcella megnyúlna és elvékonyodik saját súlya alatt. A Kinggle akkumulátorkínálata a 20 literes gépektől az 1000 literes IBC tartályokhoz és 2000 literes konténerekhez való háromhengeres rendszerekig terjed.
Milyen típusú fúvógép készít PET vizes palackokat?
Injection stretch fúvóformázó (ISBM) gépek tiszta PET vizes és italos palackokat készítenek. Az eljárás során egy felhevített előformát hosszában nyújtanak, miközben fújják, ami egy vonalba helyezi a polimert, és biztosítja a PET tisztaságát és szilárdságát. A kétlépcsős ISBM, ahol az előformákat külön öntik és később fújják, uralja a nagy volumenű italgyártást.
Mennyibe kerül egy fúvógép?
A költség a gép típusától és specifikációjától függ. Az extrudálásos fúvóformázáson belül árskálák tartálymérettel, szorítóerővel, állomásszámmal, rétegszámmal és a gép körüli automatizálással. Egy kispalackos gép és egy 1000 literes IBC-sor nagyságrendileg különbözik egymástól. A valós számhoz a leggyorsabb út egy meghatározott árajánlat, amely az alkatrész térfogatán, anyagán, falvastagságán és célteljesítményén alapul.
Ismeri a termékét, nem biztos a gépben?
Ha egy fúvófúvógépet értékel a gyártósorához, mérnöki csapatunk segíthet a megfelelő típus és konfiguráció kiválasztásában a termék mérete, anyaga és gyártási céljai alapján. Küldje el az alkatrész adatait, és mi konkrét ajánlással válaszolunk – beleértve az őszinte ajánlást is, ha a terméke olyan géphez tartozik, amelyet nem mi gyártunk. 2002 óta gyárt extrudáló fúvógépeket, 15 mérnökkel a csapatban.
Kérdezze meg, melyik gép illik termékéhez →Három típus, egy szabály: a termék választja ki a gépet. A PET-palackok az ISBM-hez kerülnek. A precíz kis nyakak az IBM-hez tartoznak. Minden más – a samponos flakonoktól a 2000 literes tartályokig – az extrudálásos fúvóformázáshoz tartozik, megosztvafolyamatosésakkumulátorgépek. Keresse meg termékét a keresőtáblázatban, majd méretezze meg a gépet akiválasztási útmutató.
